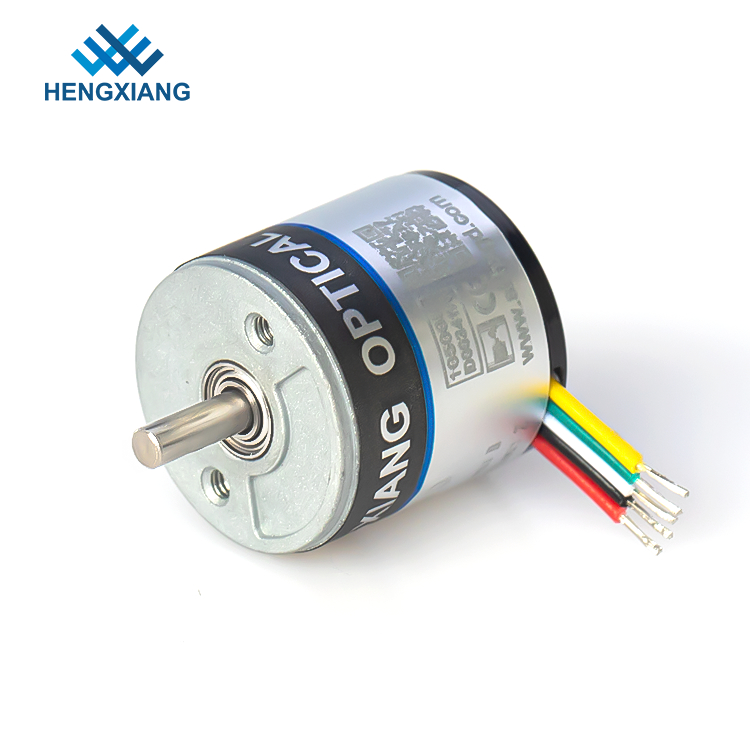

Miniaturdrehgeber S18
,Miniaturdrehgeber-Entschließung 1600
,Subminiature Bewegungsdrehgeber
-
ProduktnameS18 gab Miniaturphase NPN des Drehgebers AB Entschließung 1600 für subminiature Motor aus
-
Stärke des Kodiererkörpers18mm
-
Vollwelledurchmesser2.5mm, mit d-Form
-
Wellenlänge7mm
-
Installationsdurchmessergröße12mm
-
Stromversorgungs-Spannung5V oder 8-30V
-
HerkunftsortShanghai, China
-
MarkennameHENGXIANG
-
ZertifizierungCE,ISO9001
-
ModellnummerS18
-
Min Bestellmenge1pcs
-
PreisConsult us
-
Verpackung Informationenjedes 1-teilige wurde in einzelnen Kartonkasten verpackt
-
Lieferzeit3-5 Werktage für Beispielauftrag, 7-15 Werktage für Massenauftrag
-
ZahlungsbedingungenL/C, D/A, D/P, T/T, Western Union, MoneyGram
-
Versorgungsmaterial-FähigkeitStücke 100K pro Jahr
Miniaturentschließung 1600 des Drehgeber-S18 für Subminiature Motor
S18 gab Miniaturphase NPN des Drehgebers AB Entschließung 1600 für subminiature Motor aus
Produkt-Beschreibung
Produkt-Basisinformationen des Minikodierers S18
Stärke des Kodiererkörpers 18mm
Vollwelledurchmesser 2.5mm, mit d-Form
Wellenlänge 7mm
Installationsdurchmesser size12mm
Stromversorgungsspannung 5V oder 8-30V
StromkreisAusgangssignal: NPN&PNP
Abfragung grundlegend: photoelektrisch
Impuls pro Drehung: 250ppr-1600ppr
Maximales Motordrehzahl-5000rpm
Schutzniveaugrad IP50
Flachkabelausgang
Spezifikation
| Produkt-Name |
S18 gab Miniaturphase NPN des Drehgebers AB Entschließung 1600 für subminiature Motor aus |
|
Marke |
HENGXIANG |
| Kodierer-Art | Zuwachskodierer |
|
Außenmaße |
Externer Durchmesser: 18mm Stärke: 18mm Vollwelledurchmesser: ⌀2.5mm |
|
Entschließung |
36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600 |
|
Ausgabephase |
Phase A, B, Z |
|
Versorgungsspannung |
DC5V U. DC8--30V |
|
Ausgangart |
Kabel heraus von der Seite Kabel heraus von der Rückseite |
|
Ausgabemodus |
Ertrag des offenen Stromkreises des Kollektors (NPN &PNP) |
|
Klimatemperatur |
Betriebstemperatur: -20~+80° (nicht gefrieren) Lagertemperatur: -25~+85° (nicht gefrieren) |
|
Klimamenschlichkeit |
Funktionieren und Lagerung: 35~85%RH (kondensationsfrei) |
|
Spitzenwartefrequenz |
100kHz maximal |
|
Spitzenrev |
5000rpm |
|
Schutzgrad |
IP50 |
|
Verbrauch gegenwärtig |
50mA maximal |
|
Aufstiegs-Abfallzeit |
100nsec maximal |
|
Wellenlast |
Radiel: 2N; Axial: 2N |
|
Erschütterung (halten Sie) aus |
Umfang 0.75mm, 10-50Hz, 1 Stunde für X-/Y/Zrichtung einzeln |
|
Entsetzen Sie (aushalten) |
49/m/s2, dreimal für X, Y, z-Richtung einzeln |
|
Wellen-Material |
Edelstahl 304 |
|
Kabellänge |
150mm |
| Bescheinigung | CER |
Prinzip des Kodierers
Mechanischer Grad ist die tatsächliche Rotation der Welle in den Grad. Elektrischer Grad wird für elektrische Signale verwendet. Die erforderliche Zeit für den Abschluss von einer Wechselspannung/von gegenwärtigem Zyklus wird als 360 elektrische Grad (el°) definiert. Für Zuwachskodierer ist ein Zyklus einem kompletten Impuls gleich. Mit einem gegebenen PPR kann der elektrische Grad in mechanischen Grad für jeden Zuwachskodierer umgewandelt werden.
Jedes el° 90 der Zuwachskodierer gibt einen steigenden oder fallenden Rand auf dem „a-“ oder „b-“ Ertrag aus, der als Zählung interpretiert werden kann. Wenn ein Kodierer 1000 PPR ausgibt, kann ein Zähler 4000 Zählungen (4 Zählungen jeder Impuls) interpretieren.
Paket
Jeder einzelne Kodierer wird in einen einzelnen sicheren Karton mit schützender Blase verpackt.
Dann werden alle Kodierer in einen größeren Karton gesetzt, um Versand vorzubereiten.
Über unsere Fabrik
- Eigene Marke von „HENGXIANG-“ Kodierer
- Hat ISO9001: Qualitätssicherungs-System-Zertifikat 2000 und CER Bescheinigung
- Erfindungspatente fünf und Gebrauchsmusterpatente fünf
- Neues und High-Teches Leistungs-Umwandlungs-Projekt geführten Shanghais.
- Unser Ziel: Die Anforderung des Sitzungs-Kunden, Sozialwert, dienende Kunden und das Erzielen aufmerksam schaffend mit Gewinn für beide Parteien.
- Gefunden in Shanghai-Stadt
- 20-30 erfahrene Arbeitskräfte
Frage über Kodierer oder unsere Fabrik vor der Einrichtung
Q: Wo ist Ihre Fabrik?
: Unsere Fabrik ist auf Shanghai-Stadt.
Q: Kann ich einen Besuch zu Ihrer Fabrik zahlen?
: Ja Sie, die wir begrüßen, um unsere Fabrik jederzeit zu besichtigen, wenn bequem.
Q: Wie lang ist Ihre Lieferfrist?
: Normalerweise 3 Werktage für Probe, 7-15 Tage für Massenproduktion,
Das Produktionsdatum ist entsprechend Auftragsquantität.
Q: Was ist die höchste Entschließung Ihrer Kodiererprodukte?
: Die höchste Entschließung ist 80000ppr, Sie kann uns zu mehr Information emailen.
Q: Kann Ihr Kodierer besonders angefertigt werden?
: Ja kann unser Kodierer entsprechend Ihren Anforderungen besonders angefertigt werden,
Q: Prüfen Sie Ihr Kodiererprodukt vor Versand?
: Ja wir 100% Test und jedes Stück bevor dem Versenden überprüfen, zum sich es zu vergewissern, an Ihrem Gerät gut zu arbeiten.
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
