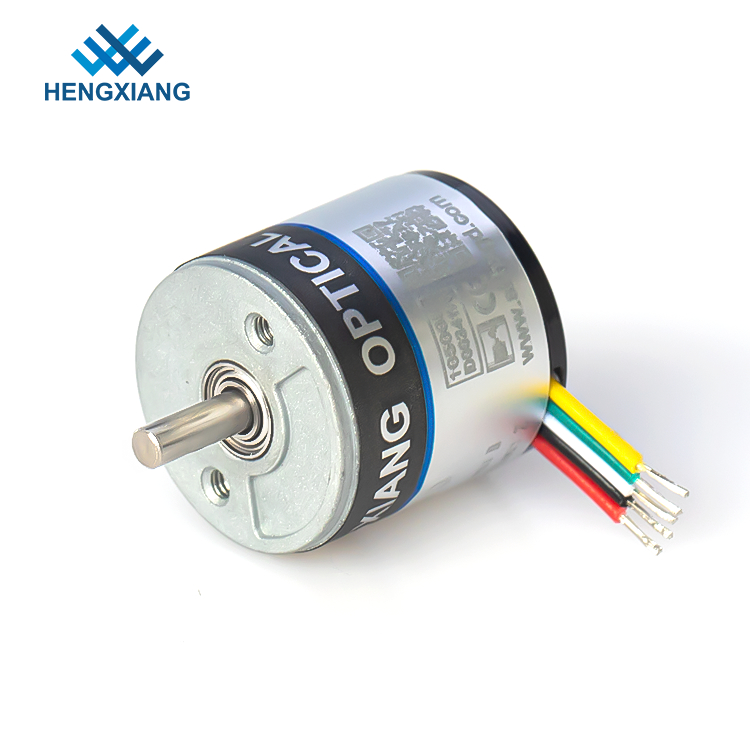

NPN-Außendurchmesser 18 mm Mini-Drehgeber Vollwelle 2,5 mm 60 ppr 3,3 VDC

NPN-Außendurchmesser 18 mm Mini-Drehgeber Vollwelle 2,5 mm 60 ppr 3,3 VDC

1, Arbeitsprinzip:

Durch eine zentrale Welle der photoelektrischen Codescheibe, die eine durchringte, dunkle Beschriftung hat, werden photoelektrische Sende- und Empfangsgeräte gelesen, um vier Gruppen von Sinuswellensignalen zu erhalten, die zu A, B, C, D zusammengefasst sind, jede Sinuswellendifferenz von 90 Grad Phasendifferenz (relativ zu einer Umfangswelle für 360 Grad), die Signalumkehrung C, D, die den Phasen A, B überlagert ist, kann die Stabilität des Signals verbessern;die anderen wiederum geben jeweils einen Z-Phasenimpuls aus, um die Referenzposition der Nullposition darzustellen.

Da die Phasendifferenz zwischen A und B 90 Grad beträgt, ist es möglich, die Vorwärts- und Rückwärtsdrehung des Encoders zu unterscheiden, indem verglichen wird, ob Phase A vorne oder Phase B vorne liegt, und die Nullreferenzposition des Encoders sein kann durch den Nullimpuls erhalten.

1. Feature: Mini-Inkrementalgeber, Hohlwelle, einfach zu installieren

2. Anwendung: Subminiaturmotor, kleines Instrument zur Automatisierungssteuerung.

3. Wichtige Parameter: 18 mm Außendurchmesser, Dicke 15,3 mm, Hohl-/Blindwelle 2,5 mm, Auflösung max. 1600 ppr, Versorgungsspannung DC5V;DC8-30V, Schutzart IP50, Kabellänge 150mm
