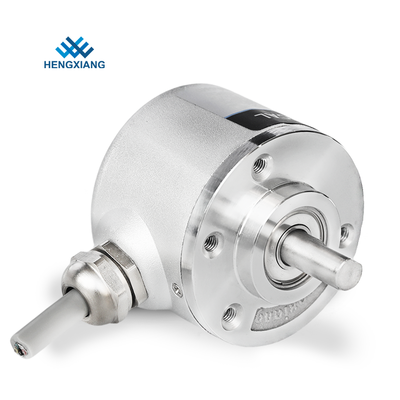

E40S6-1024-3-T-24 S38 Servomotor Drehgeber 6mm Welle 1024ppr
Einige verwandte S38-Encoder-Modellnummern
S38-T6C16384 DC5V
S38-T3N1024 DC5-30V
S38-T3F360 DC12V
S38-T3V512 DC24V
S38-T6E10000C2 DC8-30V
S38-T6C1200 DC5V
S38-T3N2500C20 DC5-12V
S38-T3V4096 DC12-24V
S38-T3F5000 DC8-12V
S38-T6E800 DC24V
S38-T6C900C3 DC5V
S38-T6C16384 DC4,5 V
Produktionsdatum
1. für 1-10 proben: 3-5 arbeitstage
2. für 20-50 Massenproduktion: 7-10 Arbeitstage
3. Bei über 100 Stück wird die Produktion mit den Kunden besprochen und pünktlich versendet
Produktbasisspezifikation
ARTIKEL | PARAMETER |
Marke | HENGXIANG |
Encoder-Typ | Inkrementalgeber |
Außendurchmesser | 38mm |
Dicke | 28mm |
Ausgabemodus | NPN&PNP |
Spannungsausgang | |
Gegentaktausgang | |
Differenzausgang (TTL, HTL, RS422) | |
Ausgangsphase | Phase A,B,Z,A-,B-,Z- |
Steckdosentyp | Kabel seitlich und hinten heraus |
Schutzgrad | IP50 und IP65 |
Kabellänge | 1000MM |
Paket | Kartonschachtel |
Reingewicht | ca. 120 g (mit paket) |
Zertifizierung | CE/ISO9001 |
Verbrauchsstrom | 100 mA MAX |
Höchste Antwortfrequenz | 300 kHz |
Zulässige Welligkeit | ≤3%eff |
Ladespannung | ≤DC30V |
Anlaufdrehmoment | weniger als 4,4 x 10-3 Nm |
Intertia-Moment | weniger als 1,5x 10-6kg.m2 |
Wellenbelastung | radial 40N;Axial 20N |
Technische Theorie
Heutzutage haben die meisten Inkrementalgeber einen Push-Pull (HTL) oder RS422 (TTL) Ausgangstreiber, diese haben die meisten älteren Ausgangsschaltungen wie Open Collector NPN, Open Collector PNP, Voltage Output ersetzt.
Push-Pull (HTL)-Schaltungen, auch Totem Pole genannt, liefern einen Signalpegel, der der angelegten Versorgungsspannung entspricht.Die Versorgungsspannung liegt typischerweise im Bereich von 8 bis 30 VDC.
Mit den richtigen Verbindungen können Sie die Push-Pull-Schnittstelle verwenden, um echte Open-Collector-Schaltungen zu ersetzen, indem Sie eine externe Diode verwenden, die so angeschlossen ist, dass die Richtung des Stroms für RS422-Schaltungen (TTL) begrenzt wird, um einen konstanten 5-V-Signalpegel bereitzustellen, der nicht davon abhängt die Versorgungsspannung.Zwei Versorgungsspannungsbereiche sind wählbar: Von 4,75 bis 5,5 VDC (kann als Ersatz für Open-Collector-Ausgangstreiber verwendet werden) oder von 8 bis 30 VDC.Bei Verwendung von Differenzsignalen entspricht der Ausgang vollständig dem RS422-Standard.
Die Differenzausgänge haben die höchste Frequenzgangfähigkeit und die beste Störfestigkeit.Um dies zu gewährleisten, sollte der Empfänger ebenfalls ein Differential sein.
Ersatz älterer Ausgangstreiber
Angelegenheiten, die Aufmerksamkeit erfordern
1. Muss die Versorgungsspannung wählen: DC5V oder DC8-30V
2. Wählen Sie die Modellnummer der Blattfederplatte, wenn Sie einen Hohlwellen-Encoder auswählen
3. Bitte geben Sie die Motordrehzahl (RPM) an, die Sie tatsächlich verwenden
4. Wenn Sie andere Anforderungen haben, geben Sie bitte Detailparameter an
Sendung
1. Waren können per TNT, FedEx, UPS, DHL, EMS usw. versendet werden.
2. Sie können den Express nach Ihren Anforderungen auswählen, wenn Sie Frachtsammler sind
3. Wenn Sie kein Kurierkonto haben, prüfen und finden wir einen billigsten und sicheren Express für Sie.
4. Unsere Fabrik hat 30% Rabatt bei den meisten Kurierunternehmen, daher könnte der Preis so günstig wie möglich sein.
Paket
Jeder einzelne Encoder ist in einem einzigen sicheren Karton mit Schutzfolie verpackt.
Dann werden alle Encoder in einen größeren Karton gepackt, um den Versand vorzubereiten.
