Shanghai Hengxiang Optical Electronic Co., Ltd. 86-21-54613487 fang@shhxgd.cn

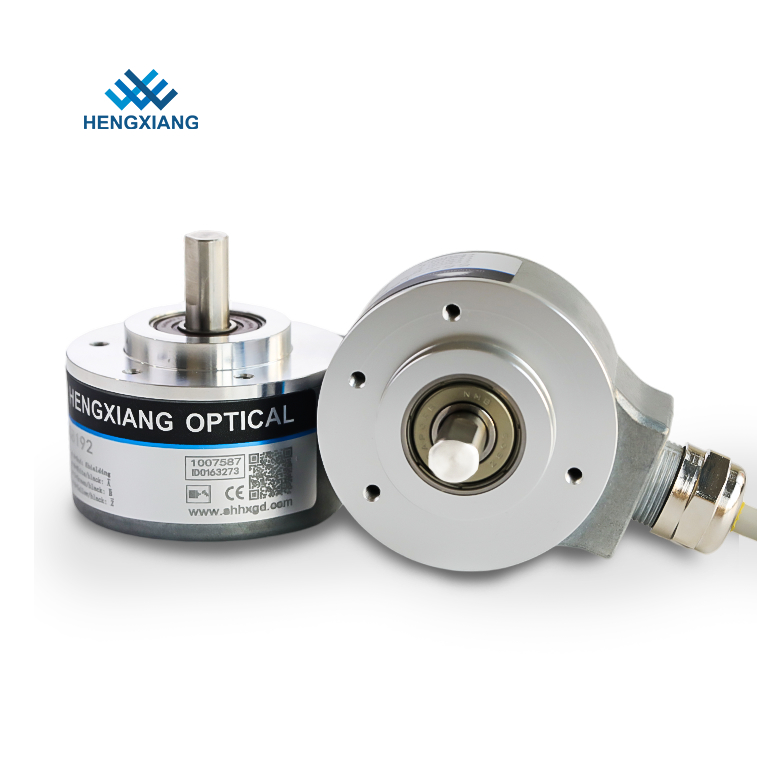

Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V

Optische Vollwelle-zusätzlicher mechanischer mittlerer Aufgaben-Aufzugs-Kodierer 5 - 30V

Produkte - Aufzugs-Kodierer
  • Markieren

    Optischer Vollwelle-Aufzugs-Kodierer

    ,

    Zuwachskodierer des Aufzugs-IP50

    ,

    Mechanischer Aufzugs-Kodierer 30V

  • Kodiererart
    Zuwachskodierer
  • Externer Durchmesser
    51mm
  • Ausgabemodus
    NPN; PNP; Spannung; Gegentakt; TTL; HTL
  • Ausgangart
    Radialkabel; Radialsockel; Radialkabel mit Stecker
  • Phase
    A/AB/ABZ/±AB/±ABZ/±ABZUVW
  • Entschließung
    100-23040 ppr
  • Durchmesser der Welle
    Vollwelle 8mm (d-Art)
  • Schutz-Grad
    IP50; IP65
  • Versorgungs-Spannung
    DC5V; DC8-30V
  • Stärke
    29mm
  • Herkunftsort
    Shanghai, China
  • Markenname
    HENGXIANG
  • Zertifizierung
    CE,ISO9001
  • Modellnummer
    S52
  • Min Bestellmenge
    1pcs
  • Preis
    Consult us
  • Verpackung Informationen
    jedes 1-teilige wurde in einzelnen Kartonkasten verpackt
  • Lieferzeit
    3-5 Werktage für Beispielauftrag, 7-15 Werktage für Massenauftrag
  • Zahlungsbedingungen
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Versorgungsmaterial-Fähigkeit
    Stücke 100K pro Jahr

Optische Vollwelle-zusätzlicher mechanischer mittlerer Aufgaben-Aufzugs-Kodierer 5 - 30V

  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
Preis erhalten Kontakt

Aufgaben-Aufzugskodierer 5-30V der optischen Vollwelle zusätzlicher mechanischer mittlerer



1. Eigenschaft: 8mm Vollwellezuwachspfostenkodierer.



2. Anwendung: Motor, CNC und andere industrielle Automatisierungen.



3. Wichtige Parameter: Hoher Schutzgrad IP65, ppr der hohen Auflösung 100-23040, UVW-Signal,                                                   Entschließung/Pfosten bis 8192/8







Produkt Paramenters
Einzelteile
Grundlegende Parameter
Marke
HENGXIANG
Kodiererart
Zuwachskodierer
Externer Durchmesser
51mm
Stärke
29mm
Installationsmaß
Durchmesser 40mm
Wellenlänge
16mm
Vollwelledurchmesser
8mm (d-Form)
Entschließung
1000; 1024; 1200; 1250; 1440; 2000; 2048; 2500; 2880; 3000; 3600;
4096; 5000; 5760; 8192; 10000; 11520; 16384; 20000; 23040

1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2048/4; 2048/6;

2048/8; 4096/4; 4096/6; 4096/8; 8192/4; 8192/6; /8192/8
Ausgabephase
Phase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, w
Versorgungsspannung
DC5V; DC8-30V
Outlettype
Kabel heraus von der Rückseite
Sockel heraus von der Rückseite
Kabel heraus von der Rückseite mit Sockel
Ausgabemodus
NPN&PNP
Spannungsertrag
Gegentaktertrag
Unterschiedertrag (TTL, HTL, RS422)
Verbrauch gegenwärtig
100mA MAX
Spitzen- Warte-frenquency
300KHZ
Zulässige Kräuselung
≤3%rms
Lasts-Spannung
≤DC30V
Boden
nicht an Kodierer anschließen
Kennzeichen zum Raumverhältnis
45% bis 55%
Anlaufmoment
weniger als 5 x 10-3 N.m
Intertia-Moment
kleiner als 3x 10-6kg.m2
Wellenlast
Radial-60N; Axiales 60N
Spitzen-Umdr.
3000RPM; IP65≤2000r U/min
Tragen des Lebens
1.5x109 bringt an bewerteter Last auf Touren (100000hours an 2500RPM)
Klimatemperatur
Funktionieren: - 20 ~+80°; Lagerung: - 25 ~+90°
Klimafeuchtigkeit
Funktionieren und Lagerung: 35-85%RH (kondensationsfrei)
Erschütterung (halten Sie) aus
Umfang 0.75mm, 5-55Hz, 2 Stunden für dreiachsiges einzeln
Socke (halten Sie) aus
490m/s2, Frau 11 dreimal für X, Y, z-Richtung einzeln
Wellen-Material
Edelstahl
Shell Material
Gussaluminium Durchmessers
Kabellänge
1000mm (Kabel mit der Abschirmung)
Schutzgrad
IP50; IP65
Kabellänge
1M (Kabellänge könnte passend vorbei addiert werden

erfordern Sie, aber es benötigt Zahlung einzeln)
Bescheinigung
CER
Paket
Kartonkasten
Nettogewicht
Über 300g (mit Paket)





Produkt-Beschreibung
Optische Vollwelle-zusätzlicher mechanischer mittlerer Aufgaben-Aufzugs-Kodierer 5 - 30V 0
Optische Vollwelle-zusätzlicher mechanischer mittlerer Aufgaben-Aufzugs-Kodierer 5 - 30V 1
Optische Vollwelle-zusätzlicher mechanischer mittlerer Aufgaben-Aufzugs-Kodierer 5 - 30V 2



Modell Selection Guide
Optische Vollwelle-zusätzlicher mechanischer mittlerer Aufgaben-Aufzugs-Kodierer 5 - 30V 3











Modellnummer des Kodierers S52 als Referenz:

S52-T2N1024 DC12V

S52-Q2F2048 DC30V

S52-TE3V1200 DC8-30V

S52-T3F5760 DC24V

S52-Q4E8192 DC5V

S52- TE4C5000

S52-T6C3600

S52-Q6E2000

S52-TE3PH10000

S52-T12C1024/4 DC5V

S52-Q12E2048/6 DC8-30V

S52-T6E12C4096/8 DC5V

Herstellungsmaße
Optische Vollwelle-zusätzlicher mechanischer mittlerer Aufgaben-Aufzugs-Kodierer 5 - 30V 4
Optische Vollwelle-zusätzlicher mechanischer mittlerer Aufgaben-Aufzugs-Kodierer 5 - 30V 5

Produktverpacken
Optische Vollwelle-zusätzlicher mechanischer mittlerer Aufgaben-Aufzugs-Kodierer 5 - 30V 6
Optische Vollwelle-zusätzlicher mechanischer mittlerer Aufgaben-Aufzugs-Kodierer 5 - 30V 7
Optische Vollwelle-zusätzlicher mechanischer mittlerer Aufgaben-Aufzugs-Kodierer 5 - 30V 8
Optische Vollwelle-zusätzlicher mechanischer mittlerer Aufgaben-Aufzugs-Kodierer 5 - 30V 9
Produkt-Verwendung
Optische Vollwelle-zusätzlicher mechanischer mittlerer Aufgaben-Aufzugs-Kodierer 5 - 30V 10
Über Fabrik
ShanghaiHengxiangOptical Electronics Co.,Ltd, gelegen auf Shanghai, eine internationale Stadt von China, Einrichtung im Jahre 2001, ist eine herstellende High-Teche Berufsgesellschaft, ein providesresearch und eine Herstellung, Entityintegrating optischer, mechanischer und elektronischer ein Entwurf. Jetzt haben wir das Primärdurch Rohre leiten der Kodiererfertigung beendet. Nach Entwicklung jahrelang, haben Drehgeber jetzt 10 Reihe und über 100 Art, populär Verkauf auf der ganzen Welt. Unsere Drehgeber sind für Automatisierungsfeld-, wie, Büroeinrichtung, Wasserwirtschaftsausrüstung, Elektrogeräte-, Textilmaschinerie, Maschinerie Carpentrymachinery, der Einspritzung, Vulcanizateequipment, medizinisches Gerät, CNC-Maschine, metallurgische Maschine, Druckmaschinen, Prüfmaschine, Aufzug, Servomotor, Verpackungsmaschine, etc. weitverbreitet und haben Vertrauen und hohes Ansehen von den Kunden gewonnen. Markenkodierer „HengXiang“, hat ISO9001: Qualitätssicherungs-System-Zertifikat 2000 und CER Bescheinigung außerdem haben wir eigene Erfindungspatente fünf und Gebrauchsmusterpatente fünf, führten auch neues und High-Teches AchievementsTransformations-Projekt Shanghais. Unser Ziel: Die Anforderung des Sitzungs-Kunden, Sozialwert, dienende Kunden und das Erzielen aufmerksam schaffend mit Gewinn für beide Parteien. Begrüßen Sie herzlichst alle Kunden, um unsere Firma, um zu wiederholen und Gewohnheit Markenprodukte „HengXiang“ zu besuchen.
Optische Vollwelle-zusätzlicher mechanischer mittlerer Aufgaben-Aufzugs-Kodierer 5 - 30V 11
Optische Vollwelle-zusätzlicher mechanischer mittlerer Aufgaben-Aufzugs-Kodierer 5 - 30V 12
Optische Vollwelle-zusätzlicher mechanischer mittlerer Aufgaben-Aufzugs-Kodierer 5 - 30V 13
Optische Vollwelle-zusätzlicher mechanischer mittlerer Aufgaben-Aufzugs-Kodierer 5 - 30V 14
Das Kundenfeedback
Optische Vollwelle-zusätzlicher mechanischer mittlerer Aufgaben-Aufzugs-Kodierer 5 - 30V 15
FAQ
Q: Was ist Ihr MOQ?
: 1pcs
Q: Wie man Ihren Kodierer bestellt?
: Treten Sie mit uns in Verbindung oder emailen Sie uns, antworten wir Ihnen so bald wie möglich.
Q: Sind Sie eine Fabrik oder eine Handelsgesellschaft?
: wir sind Fabrik 100% mit unserer Marke.
Q: Was ist Ihre Marke?
: HENGXIANG
Q: Kann Sie Produkt Schiff zu unserem Land?
: Ja raten Sie bitte Ihrem Bestimmungsort und Postleitzahl, überprüfen wir Frachtkosten auf Ihnen sofort.
Q: Wie man den spätesten Preis erhält?
: Treten Sie mit uns in Verbindung und sagen Sie mir dem Kodierer vorbildliche Auswahl.
Q: Wie man ein rechtes Kodierermodell vorwählt?
: Ein rechtes Kodierermodell basiert auf verschiedenen Anwendungen und Parameter, konnten Sie mit uns für technische Unterstützung in Verbindung treten, wenn Sie irgendeine Frage haben.
Q: Bieten Sie technische Unterstützung an?
: Ja haben wir Fachmonteur, der alle Ihre Zweifel lösen kann.
Q: Sie Fabrik Angebot kann eine Probe?
: Ja kann Probe zur Verfügung gestellt werden.
Q: Wie man für eine Probe zahlt?
: Z.Z. nehmen unsere Fabrik T/T, Kreditkarte, Paypal, Western Union oder Bargeld an.
Q: Haben Sie etwas Videos Ihrer Produkte?
: Ja konnten Sie unsere YOUTUBE-Seite für Kodierervideos besuchen.
Q: Was ist Ihre Kodiererprodukt-Garantiepolitik?
: 1-jährige Qualitätsgarantie und lebenslange technische Unterstützung.
Q: Wo kann ich den Kodiererkatalog oder -datenblatt herunterladen?
: Sie konnten unsere offizielle Website besichtigen oder emailen uns direkt zu den spätesten Dateien.
Q: Vor der Einrichtung eines Kodierers welche Parameter werden gefordert?
: Sie sollten einige grundlegende Parameter erhalten, bevor Sie beginnen zu bestellen. Wie Installationsmaße, Beschlüsse, Stromkreissignal, Stromversorgungsspannung, etc.
Wenn Sie irgendeinen Zweifel auf dem Vorwählen des Modells haben, sind Sie willkommen, mit uns für mehr Assistenten in Verbindung zu treten.
