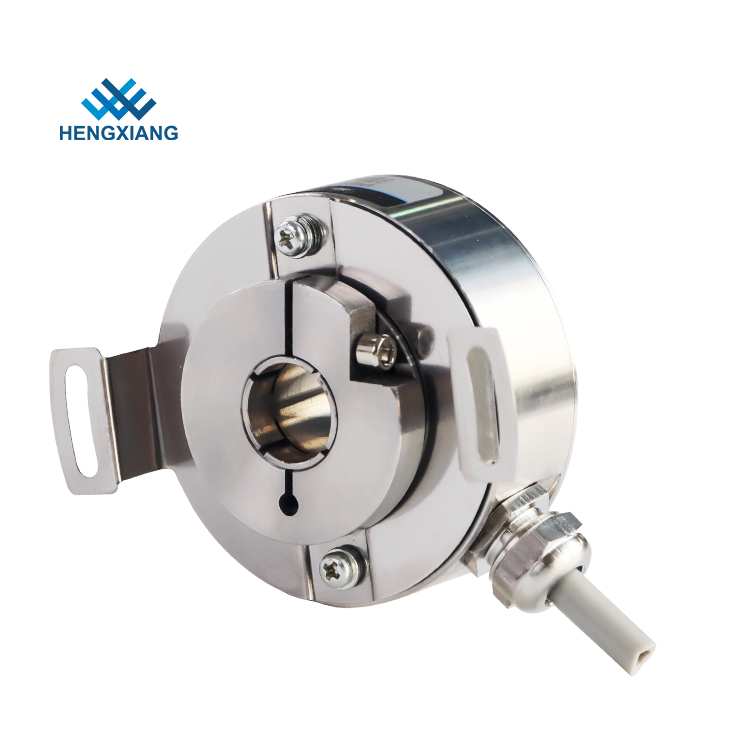

Ein hohler Drehgeber, nannte auch einen Drehgeber, ist ein elektromechanisches Gerät, das die eckige Position oder die Bewegung einer Welle oder der Achse in einen analogen oder digitalen Code umwandelt.
Es gibt zwei Hauptarten: absolut und Zuwachs (Verwandter).
Der Ertrag von absoluten Kodierern zeigt die aktuelle Position der Welle an und lässt sie, Wandler zu angeln.
Der Ertrag von Zuwachskodierern liefert Informationen über die Bewegung der Welle, die gewöhnlich weiter anderswo zu den Informationen wie Geschwindigkeit, Abstand und Position verarbeitet wird.
Schutzgrad
IP67
Ausgabephase
Phase ±ABUVW
Anwendung
Textilindustrie, Motoren, Verpackmaschinen, industrielle Linien und sogar in den Industrien der niedrigen Temperatur.
Signal-Stromkreis des Kodierers
1. Das NPN Open-Collector -- Das Open-Collector NPN (NPN) ist eine Schnittstelle, die auf einem Ausgangskreis mit einem NPN-Transistor basiert.
Ein Open-Collector ist die unverbundene Kollektorverbindung eines NPN-Transistors, dessen Emitter angeschlossen wird, um mit Erde zu bedecken und dessen Kollektor an den Ertrag angeschlossen wird.
2. PNP-Ertrag
Der PNP-Ertrag ist eine Schnittstelle, die auf einem Ausgangskreis mit einem PNP-Transistor basiert.
3. Gegentaktertrag (HTL)
Hochspannungstransistor-logische Funktionen mit einer Spannungsversorgung im Strecke 10 und 30 V DC, wenn 24 V DC das üblichste ist.
„Tief“ wird als Ertrag von zwischen 0 V und 3 V und „ein hoch“ als zwischen VCC und VCC - 3,5 V. definiert.
4. Ertrag TTLs RS-422
In einer Transistor-Transistor-Logik (TTL), werden der logische Status und die Verstärkung durch Transistoren, folglich den Namen erfolgt.
Der TTL-Ertrag wird mit auch keiner örtlich festgelegten 5 v-Spannung oder einer variablen Spannung zwischen von 10 und von 32 V. geliefert. Für dieses wird der untere Bereich als das ≤ 0,4 V und der obere Bereich als ≥ 2,4 V. definiert.
Grundlegende Parameter
Einzelteile |
Grundlegende Parameter |
Marke |
HENGXIANG |
Kodiererart |
Zuwachsart |
Externer Durchmesser |
50mm |
Stärke |
27mm |
Hohle Wellenart |
Durch Welle |
Hohler Wellendurchmesser |
10mm; 12mm; 14mm; 15mm (optional) |
Entschließung |
1000; 1024; 1250; 2000; 2048; 2500; 4096; 5000; 10000 |
Ausgabephase |
1=A+B; 2=A+B; 3=A+B+Z; 4=A+A-+B+B-; 6=A+A-+B+B-+Z+Z-; 12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W- |
Versorgungsspannung |
DC5V; DC8-30V |
Ausgangart |
Radialkabel |
Ausgabemodus |
F=Push-pull; C=TTL (DC5V) |
E=HTL (DC8-30V) |
Verbrauch gegenwärtig |
100mA maximal; 120mA maximal |
Spitzen- Warte-frenquency |
100kHZ; 500kHZ; 600kHZ |
Boden |
angeschlossen nicht an den Kodierer |
Anlaufmoment |
Kleiner als 9.8×10-3 N.m |
Trägheitsmoment |
Kleiner als 6.5×10-6 kg.m2 |
Klimatemperatur |
Funktionieren: -40~+90℃ (wiederholbares wickelndes Kabel: -10℃); Lagerung: -45~+95℃ |
Klimafeuchtigkeit |
Funktionieren und Lagerung: 50~85%RH (kondensationsfrei) |
Schutz |
IP67 |
Shell |
Edelstahl |
Bescheinigung |
CER |
Paket |
Kartonkasten |
Nettogewicht |
Über 150g |
Vorteil „der HENGXIANG-“ Kodiererfabrik
- In 18 Jahren Kodiererproduktions-Erfahrung
- Mehr als 20 Jahre erfuhren Ingenieure
- Berufsarbeitsteam
- Standard der hohen Qualität
- Schnelle Antwortzeit
- Gebrauchsmuster Patent Certificate
- Eigene Marke und einzigartige Marke
- CER-Bescheinigung für alle Modelle
- Sofortige Lieferfrist
- 100% volle Inspektion vor Versand
