DC30V Hohlwellen-Encoder
,K50 Inkrementalwellen-Encoder
,Hohlwellen-Inkremental-Encoder
-
Externer Durchmesser50mm
-
Dicke30mm
-
InstallationsmaßR27.5mm, R30mm, R34.5mm
-
Hohle WellenartSackloch; durch Loch
-
Hohler Wellendurchmesser8mm, 10mm, 12mm; 14mm; 15mm
-
Auflösung50; 60; 66; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 700; 720; 800; 900; 1000; 1024; 1
-
AusgabephasePhase A, B, z z-a b
-
VersorgungsspannungDC5V; DC8--30V
-
AusgangartKabel heraus vom Seitenkabel heraus von der Rückseite
-
AusgabemodusSpannungsertraggegentaktertrag langer Schlange NPN/PNP (Open-Collector-Ertrag) Antrieb (26LS31) komp
-
HerkunftsortShanghai, China
-
MarkennameHENGXIANG
-
ZertifizierungCE,ISO9001
-
ModellnummerInkrementalgeber K50
-
Min Bestellmenge1 Stück Encoder zum Starten der Bestellung
-
Preisnegotiable
-
Verpackung Informationenjedes 1 Stück wurde in einzelne Kartonschachtel verpackt
-
Lieferzeit3-5 Werktage für Musterbestellung, 7-15 Werktage für Massenbestellung
-
ZahlungsbedingungenD/A, D/P, T/T, Western Union, Kreditkarte, Master Card, Paypal usw
-
Versorgungsmaterial-Fähigkeit100.000 Stück pro Jahr

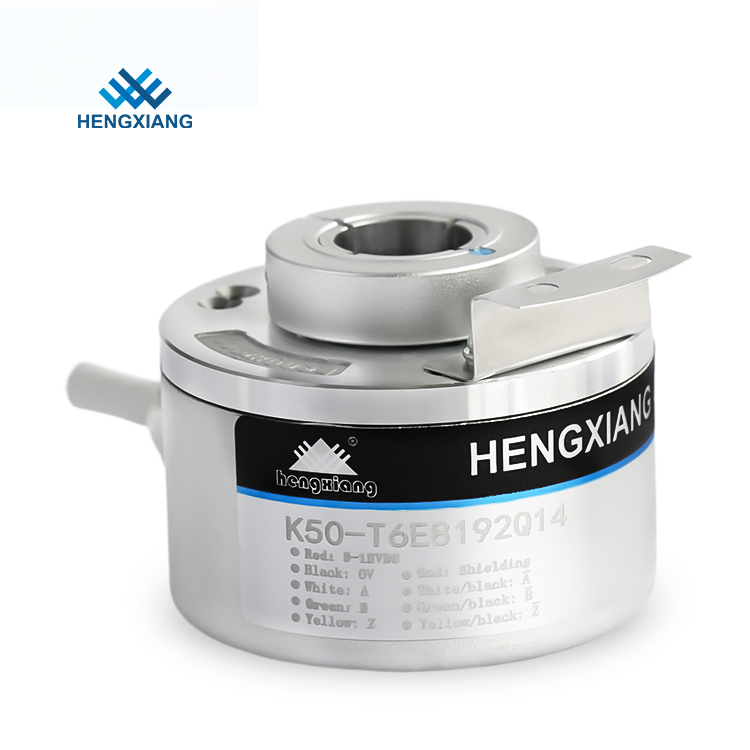

DC30V K50 10 mm Hohlwellen-Inkrementalgeber
10 mm Hohlwellen-Inkrementalgeber K50 3000 Zeilen Leitungstreiber 7272 Ausgang DC8-30V
Produktionskatalog
Wenn Sie das Encoder-Modell, das Sie bestellen möchten, bereits ausgewählt haben, senden Sie uns bitte direkt eine E-Mail oder kontaktieren Sie gleich jetzt den Online-Service, um den neuesten Katalog zu erhalten.
Sollten Sie dennoch Zweifel an der Auswahl der richtigen Drehgeber-Modellnummer haben, können Sie sich auch gerne an uns wenden, um den entsprechenden Katalog zu erhalten.
Kurzüberblick über den Drehgeber K50
Gebertyp: Inkrementalgeber
Außendurchmesser: 50 mm
Schutzart: IP50 ;IP65
Kabellänge: 1000 mm
Anlaufdrehmoment: weniger als 9,8 x 10-3 Nm
Trägheitsmoment: weniger als 6,5 x 10-6 kg.m2
Paket: Karton
Nettogewicht: ca. 140 g (mit Paket)
PProduktionDatum
1. für 1-10 proben: 3-5 arbeitstage
2. für 20-50 Massenproduktion: 7-10 Arbeitstage
3. Bei über 100 Stück wird die Produktion mit den Kunden besprochen und pünktlich versendet
PzahlungBedingungen:
1. T/T, Western Union, Kreditkarte, Paypal, etc
2. 3-5 Werktage nach Zahlungseingang
3. Encoder werden versendet, sobald sie fertig sind
Informationen zur Produktbasis
| Artikel | Grundparameter |
| Marke | HENGXIANG |
| Encoder-Typ | Inkrementalgeber |
| Außendurchmesser | 50mm |
| Dicke | 30mm |
| Einbaumaß | R27,5 mm, R30 mm, R34,5 mm |
| Typ Hohlwelle | Sackloch ;Durchgangsloch |
| Durchmesser der Hohlwelle | 8mm,10mm,12mm;14mm;15mm |
| Auflösung | 50;60;66;100;200;250;256;300;360;400;450;500;512;600; |
| 700;720;800;900;1000;1024;1200;2000;2048;2500;5000; | |
| 8192;10000;11520;16384;20000;23040 | |
| Ausgangsphase | Phase A, B, Z A- B- Z- |
| Versorgungsspannung | DC5V;DC8-30V |
| Steckdosentyp | Kabel seitlich raus |
| Kabel von hinten heraus | |
| Ausgabemodus | NPN/PNP (Open-Collector-Ausgang) |
| Spannungsausgang | |
| Gegentaktausgang | |
| Langstreckenantrieb (26LS31) | |
| Kompatible RS422 | |
| Longline-Laufwerk (RT7272) | |
| Umgebungstemperatur | Betriebstemperatur: -20~+90° |
| Lagertemperatur: -25~+100° | |
| Umweltmenschlichkeit | Betrieb und Lagerung: 35–85 % relative Luftfeuchtigkeit (nicht kondensierend) |
| Isolationsstärke | AC500V 60s |
| Isolationswiderstand | 10 MΩ |
| Mark-to-Space-Verhältnis | 45 % bis 55 % |
| Top-Antwortfrequenz | 300kHz max |
| Schalenmaterial | Druckguss-Aluminium |
| Lagerlebensdauer | 1,5 x 109 Umdrehungen bei Nennlast (100000 Stunden bei 2500 U/min) |
| Masse | keine Verbindung zum Encoder |
| Wellenmaterial | Rostfreier Stahl |
Paket
Jeder einzelne Encoder ist in einem einzigen sicheren Karton mit Schutzfolie verpackt.
Dann werden alle Encoder in einen größeren Karton gepackt, um den Versand vorzubereiten.
Über unsere Fabrik
o Eigenmarke des Encoders „HENGXIANG“.
o Hat ISO9001:2000 Qualitätsmanagementsystem-Zertifikat und CE-Zertifizierung
o Erfindungspatente fünf und Gebrauchsmusterpatente fünf
o Shanghai New and High-Tech Achievements Transformation Project bestanden.
o Unser Ziel: Kundenanforderungen erfüllen, sozialen Wert schaffen, Kunden aufmerksam bedienen und Win-Win erzielen.
o Befindet sich in der Stadt Shanghai
o 20-30 erfahrene Arbeiter
Mehr Informationen
Wenn Sie weitere Informationen über unsere Fabrik oder unsere Produkte suchen, kontaktieren Sie uns bitte oder senden Sie uns jetzt eine E-Mail. Wir werden Ihnen so schnell wie möglich antworten.
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
