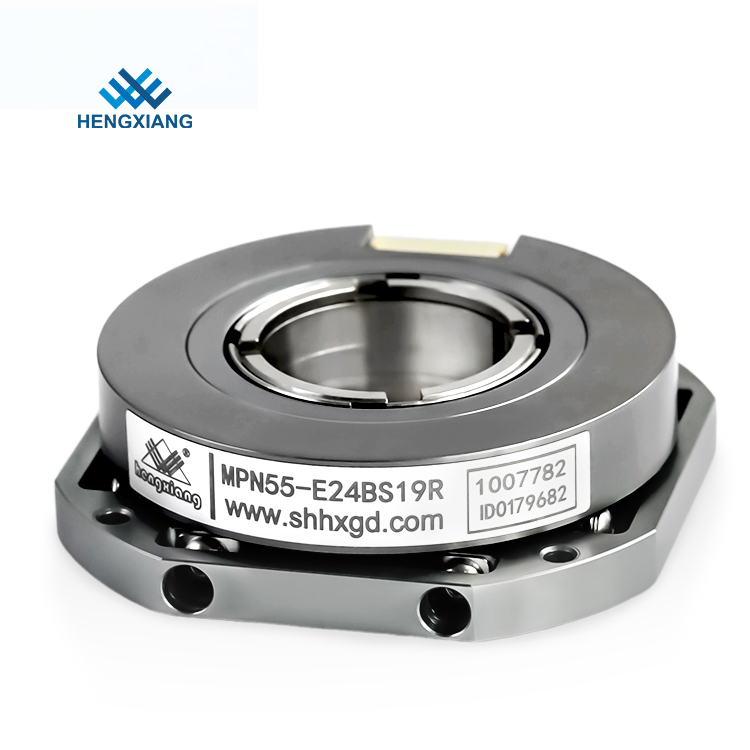

16bits 32bits Multiturn-Drehflansch-Absolut-Roboter-Encoder SSI 15mm hohl MPN55
Absolutwertgeber:
Absoluter Encoder ist der Sensor, der direkt digital ausgibt, es gibt mehrere konzentrische Codescheiben entlang der radialen Richtung auf seiner kreisförmigen Codescheibe, es gibt durchscheinende und nicht durchscheinende Sektoren auf jedem Kanal, die aus einander zusammengesetzt sind, die Sektorbäume benachbarter Codekanäle sind doppelte Beziehung, die Anzahl der Codekanäle auf der Codescheibe ist die Anzahl der Bits ihrer Binärzahl, auf einer Seite der Codescheibe befindet sich die Lichtquelle.
1. Funktion:FlanschEncoder, Absoluttyp,mehrgängig,Hohlwelle, SSI-Encoder,
hochwertiger Encoder chinesischer Lieferant in Shanghai.
2. Anwendung:Servo Motor-,Roboter und andere industrielle Automatisierungen.
3. Wichtige Parameter:
|
Artikel
|
Grundparameter
|
|
Marke
|
Hengxiang
|
|
Encoder-Typ
|
Absoluter Encoder
|
|
Außendurchmesser
|
55mm (Befestigungsflansch 65mm)
|
|
Dicke
|
15mm
|
|
Typ Hohlwelle
|
Durchgangsloch
|
|
Durchmesser der Hohlwelle
|
14mm;15mm;19mm;20mm;24mm
|
|
Auflösung
|
Singleturn: 17 Bit, 19 Bit, 20 Bit, 22 Bit, 24 Bit
|
|
Multiturn: 1716=17+16Bit, 1916=19+16Bit,
|
|
2016 = 20 + 16 Bit, 2216 = 22 + 16 Bit, 2416 = 24 + 16 Bit
|
|
Schnittstelle
|
E=SM08B-GHS-TB ；J=Radialkabel
|
|
Kommunikation
|
B=BISS-C;S=SSI
|
|
Elektrische Verbindung
|
R=RS-485
|
|
Ausgabemodus
|
M=Mehrfachdrehung
|
|
S=Singleturn
|
|
Scanning-Prinzip
|
Reflektierender Gittercode
|
|
Genauigkeit
|
±80"
|
|
Reaktionsgeschwindigkeit
|
Normalbetrieb: 6000 min-1
|
|
RMS-Positionssignalrauschen
|
±2 bei 18 Bit/r
|
|
Kommunikationstaktfrequenz
|
≤ 10 MHz (BISS) oder ≤ 5 MHz (SSI)
|
|
Anfangszeit
|
typischer Wert: 13ms
|
|
Abtastperiode der absoluten Position
|
≤75 ns
|
|
Zulässige Geschwindigkeit
|
≤32200 U/min (eingeschränkt durch mechanische Drehzahlbegrenzung)
|
|
Kabel
|
Differentielles Twisted-Pair-Kabel
|
|
Kabellänge
|
200mm-10000mm
|
|
Mechanische Verbindung
|
Mit gelagerter und umlaufender Verriegelungswelle
|
|
Anlaufdrehmoment
|
weniger als 9,8 × 10 –3 Nm
|
|
Trägheitsmoment
|
weniger als 6,5 × 10-6 kg.m2
|
|
Wellenbelastung
|
radial 30 N;Axial 20N
|
|
Schwenkgeschwindigkeit
|
≤6000 U/min
|
|
Schalenmaterial
|
Aluminium
|
|
Umgebungstemperatur
|
Betrieb: -20~+95℃;Lagerung: -25~+100℃
|
|
Umgebungsfeuchtigkeit
|
Betrieb und Lagerung: 35–85 % relative Luftfeuchtigkeit (nicht kondensierend)
|
|
Vibration
|
Amplitude 1,52 mm, 5 ~ 55 Hz, 2 h für X-, Y- und Z-Richtung einzeln
|
|
Schock
|
980 m/s2 11 ms, dreimal für X-, Y-, Z-Richtung einzeln
|
|
Schutz
|
IP50
|
|
Reingewicht
|
Etwa 150 g
|
