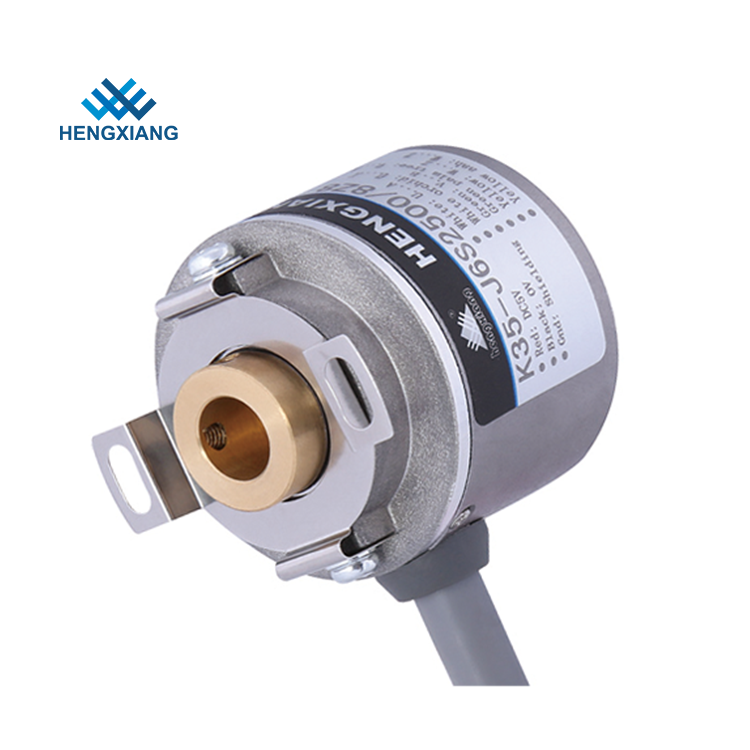

5000ppr 8mm Hohlwelle HTL TTL optischer Inkrementaldrehgeber Gegentakt IP50
1. Funktion: Inkrementell Encoder, Hohlwelle rotierendEncoder,
2. Anwendung: Servo Motor-,Textilindustrie und andere industrielle Automatisierungen.
3. Wichtige Parameter:Durchgangs-/Sackloch,IP50,UVW-Signal
Anwendung:
Inkrementalgeber werden hauptsächlich in CNC-Werkzeugmaschinen und Maschinenzubehör, Robotern, Montageautomaten, automatischen Produktionslinien, Aufzügen, Textilmaschinen, Nähmaschinen, Verpackungsmaschinen (feste Länge), Druckmaschinen (Synchronisation), Holzbearbeitungsmaschinen, Kunststoffmaschinen ( feste Anzahl), Gummi- und Kunststoffmaschinen, Kartierungsinstrumente, Goniometer, Heilradar usw.
Artikel
|
Grundparameter
|
Marke
|
HENGXIANG
|
Encoder-Typ
|
Inkrementalgeber
|
Außendurchmesser
|
35mm
|
Dicke
|
35mm
|
Einbaumaß
|
40mm (Federteller 35T40);29mm (35T29)
|
Typ Hohlwelle
|
Sackloch
|
Durchmesser der Hohlwelle
|
6 mm, 8 mm; 10 mm
|
Auflösung
|
30;36;50;60;100;200;250;256;300;360;400;450;500;512;600;1000;1024;1200;2000; 2048;2500;4096;5000
|
1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2000/4;2000/6;2000/8; 2048/4;2048/6;2048/8;2500/4;2500/6; 2500/8;4096/4;4096/6;4096/8;5000/4;5000/6;5000/8
|
Ausgangsphase
|
Phase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
|
Versorgungsspannung
|
DC5V & DC8--30V
|
Steckdosentyp
|
Kabel seitlich raus
|
Ausgabemodus
|
NPN/PNP (Open-Collector-Ausgang)
|
Spannungsausgang
|
Gegentaktausgang
|
Leitungsantrieb (26LS31) TTL
|
Linienantrieb (DC8-30V) HTL
|
TTL (DC5V) Phase ABZ sind hinter Phase UVW
|
Schutzgrad
|
IP50
|
Kabellänge
|
500mm
|
Verbrauchsstrom
|
100 mA MAX
|
Höchste Antwortfrequenz
|
300 kHz
|
Zulässige Welligkeit
|
≤3%eff
|
Ladespannung
|
≤DC30V
|
Isolationsstärke
|
AC500V 60s
|
Isolationswiderstand
|
10 MΩ
|
Masse
|
keine Verbindung zum Encoder
|
Mark-to-Space-Verhältnis
|
45 % bis 55 %
|
Anlaufdrehmoment
|
weniger als 5,9 x 10-3 Nm
|
Intertia-Moment
|
weniger als 1x 10-6kg.m2
|
Wellenbelastung
|
radial 30 N;Axial 20N
|
Höchste REV
|
5000 U/min
|
Lagerlebensdauer
|
1,5 x 109 Umdrehungen bei Nennlast (100000 Stunden bei 2500 U/min)
|
Umgebungstemperatur
|
Betrieb: -20 ~+80°; Lagerung: -25 ~+90°
|
Umgebungsfeuchtigkeit
|
Betrieb und Lagerung: 35–85 % relative Luftfeuchtigkeit (nicht kondensierend)
|
Vibration (aushalten)
|
Amplitude 0,75 mm, 5-55 Hz, 2 Stunden für drei Achsen einzeln
|
Socke (ertragen)
|
490 m/s2, 11 ms dreimal für X-, Y-, Z-Richtung einzeln
|
Schalenmaterial
|
Durchmesser Aluminiumguss
|
Zertifizierung
|
CE
|
Paket
|
Kartonschachtel
|
Reingewicht
|
ca. 100 g (mit paket)
|
|
|
|
Leitfaden zur Modellauswahl
SZugehörige K35-Encoder-Teilenummer
K35-J12C1000/4
K35-J3V1024
K35-J2F2048
K35-J6C2500
K35-J12C2500/8
K35-J12E2500/6
K35-J4E1200
K35-J3V720
K35-J12C1024/8 DC5V
K35-J3NH1000
