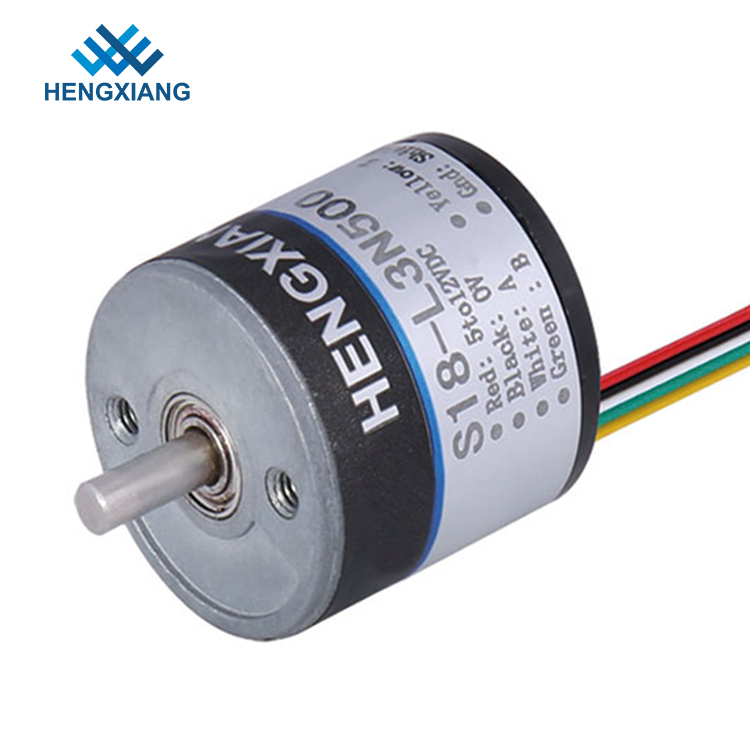

Miniaturphase 1600 der Entschließungs-S18 des Drehgeber-AB NPN ausgegeben für Subminiature Motor
-
Markieren
optischer Miniaturkodierer
,einfacher Drehgeber
-
Externer Durchmesser18mm
-
Dicke18mm
-
Vollwelledurchmesser2.5mm
-
AusgabephaseTeilen Sie A, B, Z in Phasen ein
-
VersorgungsspannungDC5V; DC8-30V
-
Wellenmaterials304 Edelstahl
-
AusgabemodusOffener Stromkreis des Kollektors ausgegeben (NPN &PNP)
-
NettogewichtÜber 20g (mit Paket)
-
HerkunftsortShanghai, China
-
MarkennameHENGXIANG
-
ZertifizierungCE,ISO9001
-
ModellnummerMinidrehgeber S18
-
Min BestellmengeKodierer 1pcs, zum des Auftrages zu beginnen
-
Preisnegotiable
-
Verpackung Informationen1-teiliges jedes wurde in einzelnen Kartonkasten verpackt
-
Lieferzeit3-5 Werktage für Beispielauftrag, 7-15 Werktage für Massenauftrag
-
ZahlungsbedingungenD/A, D/P, T/T, Western Union, Kreditkarte, Master Card, Paypal, usw.
-
Versorgungsmaterial-FähigkeitStücke 100K pro Jahr
Miniaturphase 1600 der Entschließungs-S18 des Drehgeber-AB NPN ausgegeben für Subminiature Motor
S18 gab Miniaturphase NPN des Drehgebers AB Entschließungsminigrößenwelle 1600 2.5mm für subminiature Motor aus
Produkt-Basisinformationen des Minikodierers S18
Stärke des Kodiererkörpers 18mm
Vollwelledurchmesser 2.5mm, mit d-Form
Wellenlänge 7mm
Installationsdurchmesser size12mm
Stromversorgungsspannung 5V oder 8-30V
StromkreisAusgangssignal: NPN&PNP
Abfragung grundlegend: photoelektrisch
Impuls pro Drehung: 250ppr-1600ppr
Maximales Motordrehzahl-5000rpm
Waagerecht ausgerichteter Grad IP50 des Schutzes
Flachkabelausgang
Einzelspezifikationen
| Marke | HENGXIANG |
| Außenmaße | Externer Durchmesser: 18mm |
| Stärke: 18mm | |
| Vollwelledurchmesser: ⌀2.5mm | |
| Entschließung | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600 |
| Ausgabephase | Teilen Sie A, B, Z in Phasen ein |
| Versorgungsspannung | DC5V; DC8-30V |
| Ausgangart | Kabel heraus von der Seite |
| Kabel heraus von der Rückseite | |
| Ausgabemodus | Offener Stromkreis des Kollektors ausgegeben (NPN &PNP) |
| Klimatemperatur | Betriebstemperatur: -20~+80° (nicht gefrieren) |
| Lagertemperatur: -25~+85° (nicht gefrieren) | |
| Klimamenschlichkeit | Betrieb und Lagerung: 35~85%RH (kondensationsfrei) |
| Spitzenwartefrequenz | 100kHz maximal |
| Spitzenrev | 5000rpm |
| Schutzgrad | IP50 |
| Verbrauchsstrom | 50mA maximal |
| Aufstiegs-Abfallzeit | 100nsec maximal |
| Wellenlast | Radiel: 2N; Axial: 2N |
| Erschütterung (halten Sie) aus | Umfang 0.75mm, 10-50Hz, 1 Stunde für X-/Y/Zrichtung einzeln |
| Schock (halten Sie) aus | 49/m/s2, dreimal für X, Y, z-Richtung einzeln |
| Wellen-Material | Edelstahl 304 |
| Kabellänge | 150mm |
Prinzip des Kodierers
Mechanischer Grad ist die tatsächliche Rotation der Welle in den Grad. Elektrischer Grad wird für elektrische Signale verwendet. Die erforderliche Zeit für den Abschluss von einer Wechselspannung/von gegenwärtigem Zyklus wird als 360 elektrische Grad (el°) definiert. Für Zuwachskodierer ist ein Zyklus einem kompletten Impuls gleich. Mit einem gegebenen PPR kann der elektrische Grad in mechanischen Grad für jeden Zuwachskodierer umgewandelt werden.
Jedes el° 90 der Zuwachskodierer gibt einen steigenden oder fallenden Rand auf dem „A“ oder „ausgegebenem B“ aus die als Zählung interpretiert werden können. Wenn ein Kodierer 1000 PPR ausgibt, kann ein Zähler 4000 Zählungen (4 Zählungen jeder Impuls) interpretieren.
Paket
Jeder einzelne Kodierer wird in einen einzelnen sicheren Karton mit schützender Blase verpackt.
Dann werden alle Kodierer in einen größeren Karton gesetzt, um Versand vorzubereiten.
Über unsere Fabrik
- Marke von „HENGXIANG-“ Kodierer besitzen
- Hat ISO9001: Qualitätssicherungs-System-Zertifikat 2000 und CER Bescheinigung
- Erfindung patentiert fünf und Gebrauchsmuster patentiert fünf
- Neues und High-Teches Leistungs-Umwandlungs-Projekt geführten Shanghais.
- Unser Ziel: Die Anforderung des Sitzungs-Kunden, Sozialwert, dienende Kunden und das Erzielen aufmerksam schaffend mit Gewinn für beide Parteien.
- Gefunden in Shanghai-Stadt
- 20-30 erfahrene Arbeitskräfte
Frage über Kodierer oder unsere Fabrik vor der Einrichtung
Q: Wo ist Ihre Fabrik?
A: Unsere Fabrik ist auf Shanghai-Stadt.
Q: Kann ich einen Besuch zu Ihrer Fabrik zahlen?
A: Ja Sie, die wir begrüßen, um unsere Fabrik jederzeit zu besichtigen, wenn bequem.
Q: Wie lang ist Ihre Lieferfrist?
A: Normalerweise 3 Werktage für Probe, 7-15 Tage für Massenproduktion,
Das Produktionsdatum ist entsprechend Auftragsquantität.
Q: Was ist die höchste Entschließung Ihrer Kodiererprodukte?
A: Die höchste Entschließung ist 80000ppr, Sie kann uns zu mehr Information emailen.
Q: Kann Ihr Kodierer besonders angefertigt werden?
A: Ja kann unser Kodierer entsprechend Ihren Anforderungen besonders angefertigt werden,
Q: Prüfen Sie Ihr Kodiererprodukt vor Versand?
A: Ja prüfen wir 100% und überprüfen jedes Stück, bevor wir versenden, um sich es Arbeit auf Ihrem Gerät gut zu vergewissern.
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
