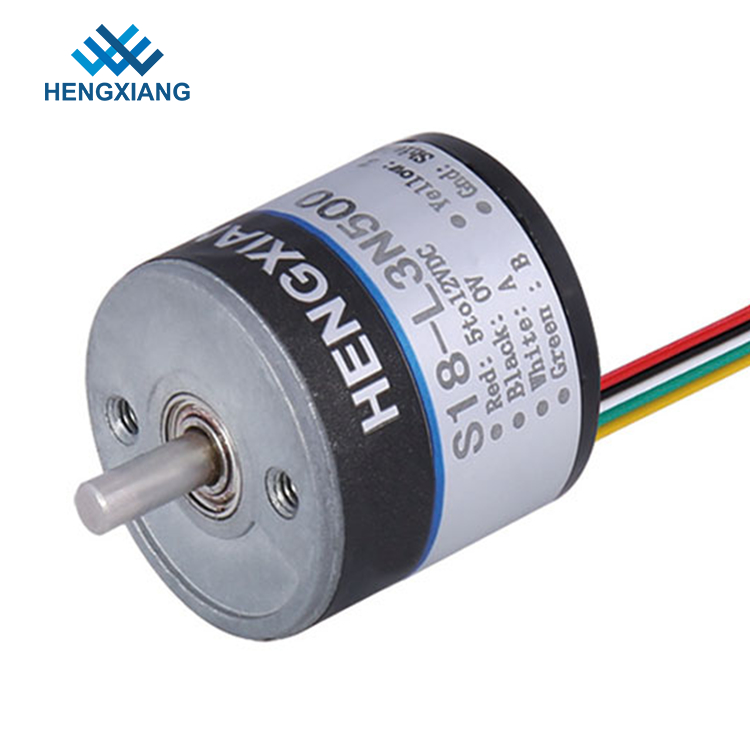

Miniaturentschließung der Phase 360 des Drehgebers ABZ der Vollwelle 2.5mm des Außendurchmessers 18mm
Angelegenheiten, die Aufmerksamkeit benötigen
1. Muss die Stromversorgungsspannung wählen: DC5V oder DC8-30V
2. Muss Blattfederblech-Modellnummer wählen, wenn Sie hohlen Drehgeber vorwählen
3. Raten Sie bitte das Motordrehzahl (U/min) dass Sie wirklich verwenden
4. Wenn Sie irgendwelche anderen Anforderungen haben, stellen Sie bitte Detailparameter zur Verfügung
Unsere Verkaufsstellen
Zuwachskodierer S18 Parameterleiste
Marke | HENGXIANG |
Außenmaße | Externer Durchmesser: 18mm |
Stärke: 18mm | |
Vollwelledurchmesser: ⌀2.5mm | |
Entschließung | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600 |
Ausgabephase | Teilen Sie A, B, Z in Phasen ein |
Versorgungsspannung | DC5V; DC8-30V |
Ausgangart | Kabel heraus von der Seite |
Kabel heraus von der Rückseite | |
Ausgabemodus | Offener Stromkreis des Kollektors ausgegeben (NPN &PNP) |
Klimatemperatur | Betriebstemperatur: -20~+80° (nicht gefrieren) |
Lagertemperatur: -25~+85° (nicht gefrieren) | |
Klimamenschlichkeit | Betrieb und Lagerung: 35~85%RH (kondensationsfrei) |
Spitzenwartefrequenz | 100kHz maximal |
Erschütterung (halten Sie) aus | Umfang 0.75mm, 10-50Hz, 1 Stunde für X-/Y/Zrichtung einzeln |
Schock (halten Sie) aus | 49/m/s2, dreimal für X, Y, z-Richtung einzeln |
Wellen-Material | Edelstahl 304 |
Kabellänge | 150mm |
Shell | Aluminiumlegierung |
Paket | Kartonkasten |
Nettogewicht | Über 20g (mit Paket) |
Bescheinigung | CER |
Kodierer-Katalog
Wenn Sie bereits das Kodierermodell vorgewählt haben, das Sie bestellen werden, zu gefallen emailen Sie uns direkt oder treten Sie mit Online-Service im Augenblick in Verbindung, um den spätesten Katalog zu erhalten.
Aber, wenn Sie noch sind, haben Sie alle mögliche Zweifel auf dem Wählen rechtes Kodierermodellnummer, Sie sind auch frei, mit uns in Verbindung zu treten, um den in Verbindung stehenden Katalog zu erhalten.
Produktionsdatum
3-5 Werktage für Probe, nach voll gezahlt
7-15 Tage für Massenproduktion, nach voll gezahlt
Kodierer-Operations-Methode
oday zusätzlichstekodierer haben ein Gegentakt (HTL), oder haben ausgegebener Fahrer RS422 (TTL), diese die meisten älteren Ausgangskreise wie Open-Collector-NPN, Open-Collector-PNP, Spannungs-Ertrag ersetzt.
Gegentakt Stromkreise (HTL), alias Totempfahl, liefern einen Signalpegel, der der angewandten Versorgungsspannung entspricht. Die Versorgungsspannung reicht gewöhnlich von 8 bis 30 VDC.
Mit richtigen Verbindungen, die Sie die Gegentaktschnittstelle benutzen können, um wahre Open-Collector-Stromkreise zu ersetzen, indem Sie eine externe Diode verwenden, die auf eine Art, die Strömungsrichtung für angeschlossen wird Stromkreise RS422 (TTL) zu begrenzen, stellen Sie einen Signalpegel der Konstante 5 V zur Verfügung, der nicht von der Versorgungsspannung abhängig ist. Zwei Versorgungsspannungsbereiche können vorgewählt werden: Von 4,75 bis 5,5 VDC (kann verwendet werden, um Open-Collector-Ertragfahrer zu ersetzen), oder von 8 bis 30 VDC. Unter Verwendung der differenzialen Signale willigt der Ertrag völlig zum Standard RS422 ein.
Die Differenzausgänge haben die Grenzfrequenzfrequenzgangfähigkeit und die beste Störsicherheit. Zu diesem den Empfänger sicherzustellen sollte ein Differenzial auch sein.
Ersatz von älteren Ertrag-Fahrern
